淬火加热温度

 1025°С

 1165°С

1200°С

最小保温时间(分钟)

45

30

20

淬后硬度HRC

58

62

63

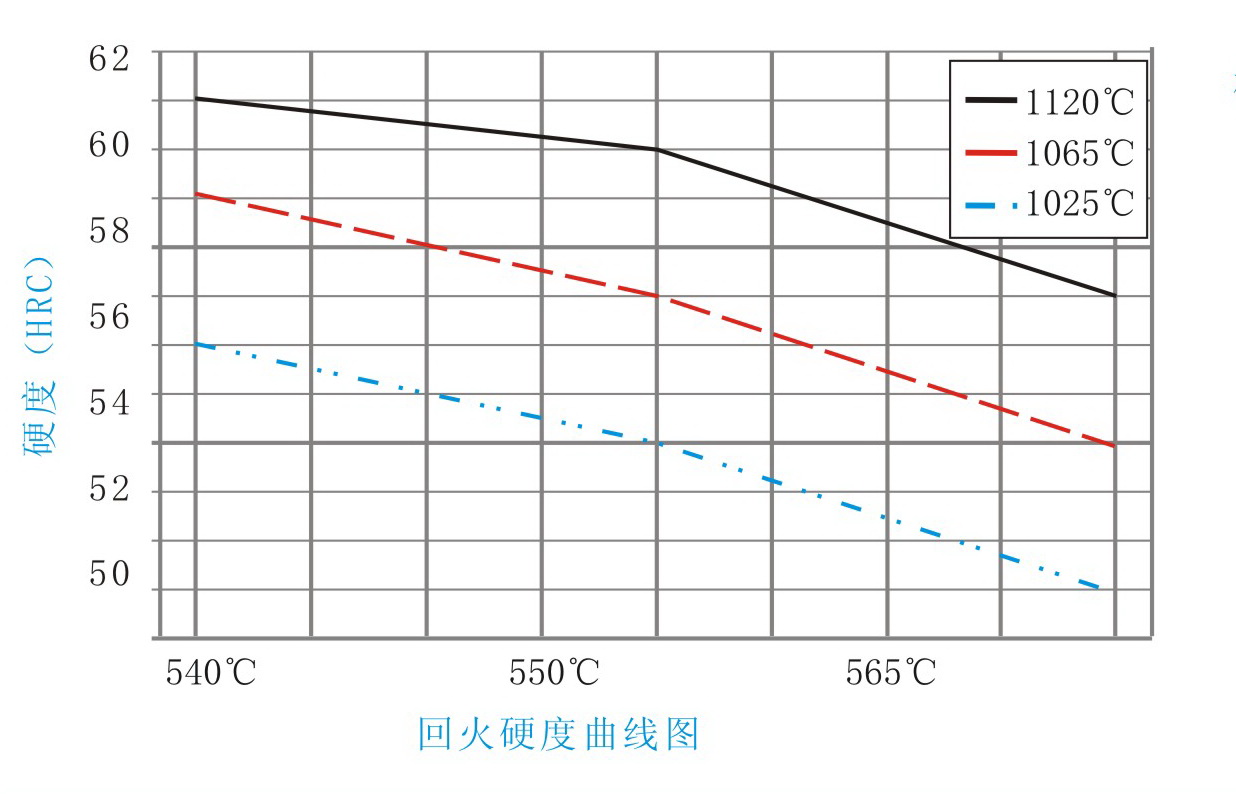

540°С回火HRC

56

59

61

550°С回火HRC

54

57

60

565°С回火HRC

51

54

57

最少回火次数

3

3

3

结果可因硬化方法和截面尺寸不同而改变，盐浴或油淬硬度最高，真空或大气冷却可能低1-2HRC。
