◆退火:加热到870-900°С,保持2小时 ,以≤15°С /小时速度,冷至595°С,然后炉冷或静止空气冷却至室温。
退火硬度 BHN 187。
◆消除应力
● 退火工件： 加热到595-705°С保持2小时,炉冷或静止空气冷却至室温。
硬化工件:加热温度比回火温度低15-30°С,保持2小时,炉冷或静止空气冷却至室温。
◆硬化
●预热:加热到840-870°С均匀化。
●奥氏体化(加热):1065-1120°С保持10-15分钟，1065°С加热的韧性最佳。
●淬火(冷却) :至少2bar压力气淬至50°С以下,或者淬入540°С盐浴/油，并空冷至50°С以下。实践中盐浴处理会获得硬化状态下的最大韧性。

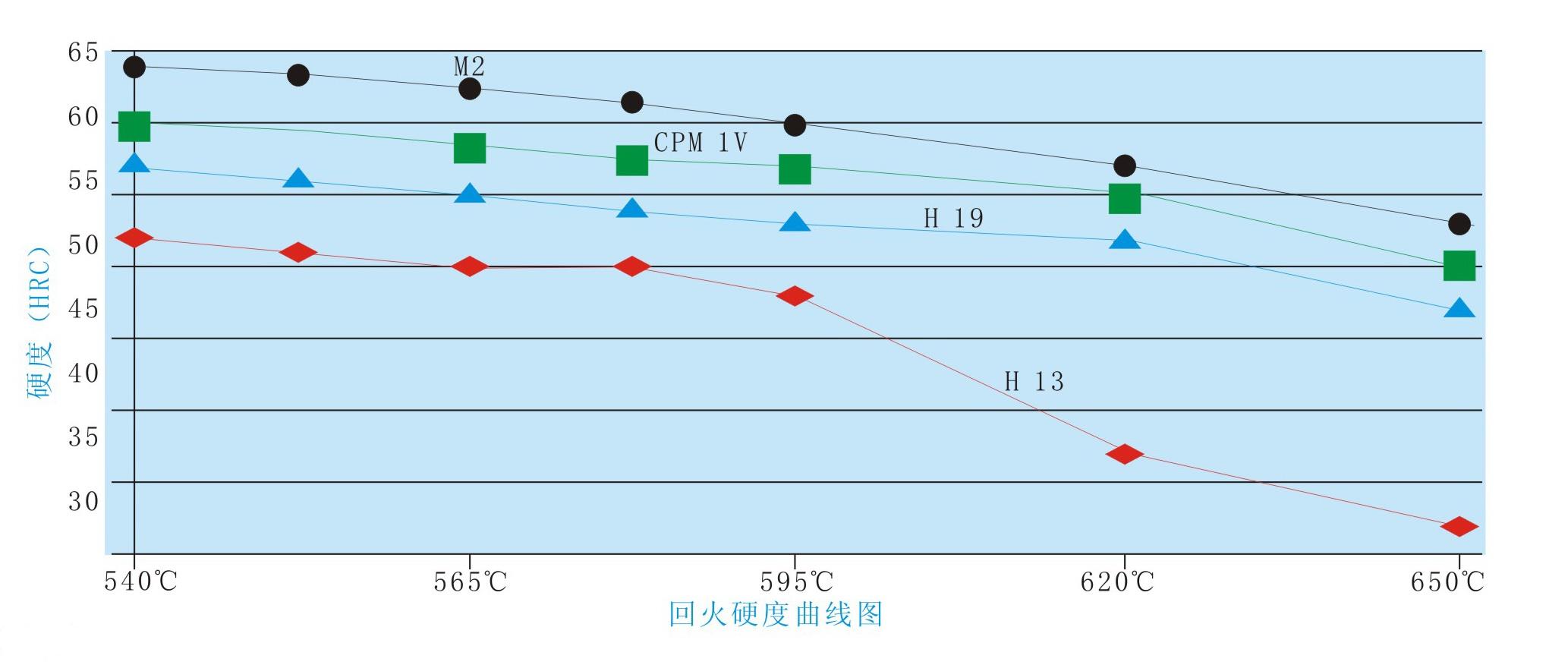

◆回火 :540-550°С 三次回火,每次保持2小时。
◆目标硬度HRC57-59。
